一：概述

　　HTXD-30A E1光端機傳輸設備是武漢華通鑫達科技有限公司以超大規模集成電路核心構成的30路光電合一傳輸設備?？商峁┟嫦螂娦诺腅1傳輸，面向ISDN的傳輸和多種接口(音頻、數據)，面向　LAN和　WAN　的光纖解決方案。適用于小容量交換機組網、用戶環路網，移動通信(基站)、專網、DDN網等。

　　二：主要特點

　　采用大規模ASIC芯片，具功耗低，可靠性高的特點。

　　提供1個E1接口

　　提供1個光接口

　　提供E1的遠端環回測試功能，維護方便。

　　電源可選直流-48V或交流220V，特殊情況可采用±24V。

　　可與SJ 30B V35光貓對通。

　　三：技術參數

　　光接口特性

　　線路碼型：1B1H

　　線路碼速：16.896Mb/s

　　發送光功率：LD ≥-11dbm

　　接收靈敏度 ①標準：≤-40dBm

　　光纖活動連接器：FC型或SC型

　　適用光纖：單模，1.3μm

　　E1接口電特性

　　標稱速率：2048Kb/s，容差±50ppm

　　接口碼型：HDB3

　　接口阻抗：75歐姆(不平衡)或120歐姆(平衡)

　　數字接口電氣特性：符合ITU—TG.703建議

　　抖動轉移特性：符合ITU—TG.823建議

　　輸入抖動容限：符合ITU—TG.823建議

　　通信容量：1個2M等效話路數為30路

　　2Mb/s信號接頭：BNC型

　　供電條件

　　供電電壓：-48V容差范圍 –36V～-72V

　　或直接選擇交流220V

　　紋波：Vpp≤240mV

　　功耗：≤5W

　　工作環境

　　環境溫度：0℃～+40℃

　　相對濕度：≤90%(35℃時)

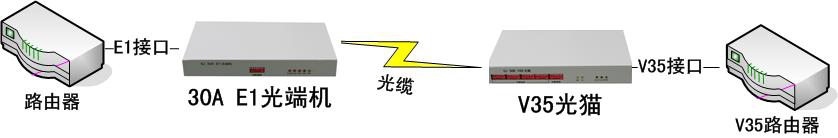

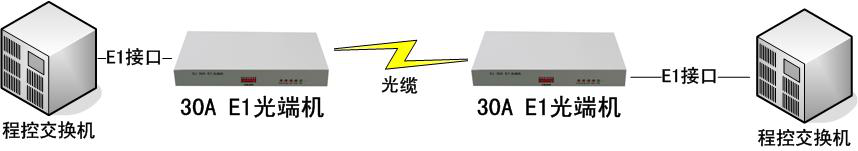

　　四：典型應用
